Introduksjon
Medium karbon ferromangan er en legering som består av mangan og jern. Ferromangan er det mest brukte deoksiderings- og legeringsmaterialet i stålproduksjon. Det er mye brukt i konstruksjonsstål, verktøystål, varmebestandig rustfritt stål, slitesterkt stål og andre legeringsstål. Ferromangan med middels og lavt karbon kan deles inn i ferromangan med lavt karbon med et karboninnhold på mindre enn 0,7 % og ferromangan med middels karbon med et karboninnhold på 0,7 %-2. 0%.
Materialer
Råvarene for å produsere ferromangan med middels og lavt karbon ved elektro-silikotermiske prosesser inkluderer manganmalm, mangan-silisiumlegering og kalk. Sintermalm og manganrik slagg bør ikke brukes til smelting av middels og lavkarbon ferromangan. Partikkelstørrelsen til manganmalm bør ikke være større enn 50 mm, og fuktigheten bør være mindre enn 6%. Karboninnholdet i mangan-silisiumlegeringen bør bestemmes basert på karboninnholdet i ferromanganen med middels lavt karbon som smeltes, og jo høyere manganinnholdet er, jo bedre. Vanligvis er manganinnholdet 67% ~ 69%. Når kaldlading brukes, er partikkelstørrelsen til mangan-silisiumlegeringen mindre enn 30 mm, og det høye karbonlaget fjernes. Når blandingsmetoden flytende mangan-silisiumlegering brukes, fjernes slaggen under Perrin-prosessen.
The requirements for lime are: CaO>85 %, P Mindre enn eller lik 0,02 %, SiO<3%, particle size 8~40mm, no carbonaceous inclusions and powdery, unburned lime should not be used.
Prosess
Det er tre produksjonsprosesser for ferromangan med middels karbon: elektro-silikotermisk prosess, rysteovnsprosess og oksygenblåseprosess.
Den elektro-silikotermiske prosessen er å bruke manganmalm til å raffinere og desilikonisere mangan-silisiumlegering i en raffinerende elektrisk lysbueovn (vippegrafittelektrodeelektrisk lysbueovn) (det vil si å bruke mangan-silisiumlegering for å redusere manganmalm) for å oppnå medium og lavkarbon ferromangan. Det er hovedmetoden for smelting av middels og lavkarbon ferromangan for tiden.
I henhold til de forskjellige tilstandene til ladematerialene er det delt inn i kalde lademetoder og varme lademetoder. Kaldlademetoden er en tradisjonell metode for å produsere middels og lavkarbon ferromangan. Raffineringsovnen som brukes er en elektrisk lysbueovn med vippelig grafittelektrode.

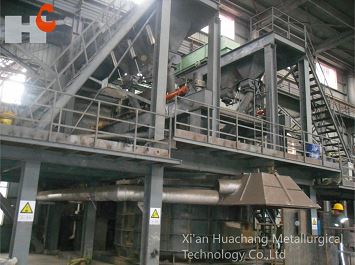

3200KVA Medium Carbon Ferromangan Raffineringsovn
